طراحی و اجرای مدرن‌ترین نمای شیشهای ساختمان
نمای شیشهای اسپایدر، با حذف فریم‌های اضافی و استفاده از اتصالات نقطه‌ای ظریف، شفافیتی یکپارچه و دیدی بدون مانع به ارمغان می‌آورد. این سیستم که نمادی از معماری پیشرفته است، ترکیبی بی‌نظیر از ظرافت، استحکام و زیبایی را ارائه می‌دهد و انتخابی ایده‌آل برای پروژه‌های تجاری، اداری و مسکونی لوکس است.
در طراحی شیشه اسپایدر، بار اضافه نما با نگه داشتن شیشه‌ها به وسیله یراق آلات مخصوص در جهت‌های مختلف، مهار می‌گردد. در نمای اسپایدر، شیشه‌ها پیوستگی زیادی دارند، به همین دلیل از این روش برای ساختمان‌های بزرگ استفاده میشود.
شرکت اسکان گستر باتیس با تکیه بر دانش فنی روز و سال‌ها تجربه، متخصص طراحی و اجرای پیچیده‌ترین و زیباترین نماهای شیشهای اسپایدر است. ما به شما کمک می‌کنیم تا با استفاده از بهترین متریال و دقیق‌ترین محاسبات مهندسی، رویای یک نمای شفاف و خیره‌کننده را به واقعیت تبدیل کنید.
قیمت مناسب
مشاوره تخصصی
کیفیت عالی
نصب سریع
چرا انتخاب و اجرای نمای اسپایدر
نمای اسپایدر تنها یک پوشش شیشهای نیست؛ بلکه یک سرمایه‌گذاری بر روی زیبایی، دوام و ارزش ملک شماست.
- شفافیت و نور طبیعی بی‌نظیر: این سیستم با حذف قاب‌های عمودی و افقی، حداکثر نور طبیعی را به فضای داخلی هدایت کرده و محیطی دلباز و پرانرژی ایجاد می‌کند.
- طراحی مدرن و مینیمال: ظاهر یکپارچه و بدون فریم، جلوه‌ای لوکس و امروزی به ساختمان می‌بخشد که محبوبیت زیادی در میان معماران برجسته دارد.
- استحکام و ایمنی بالا: سازه اسپایدر به دلیل انعطافپذیری در اتصالات و نصب بر روی پایه‌هایی غیر از ستونهای اصلی، مقاومت بسیار بالایی در برابر زلزله، طوفان و فشارهای محیطی دارد.
- وزن سبک و اجرای سریع: این نما وزن کمی به سازه اصلی ساختمان تحمیل می‌کند و سرعت اجرای بالایی دارد که به کاهش زمان کلی پروژه کمک می‌کند.
- انعطافپذیری در طراحی: امکان اجرای نما بر روی سطوح پیچیده، قوسی و کروی بدون نیاز به فرم‌دهی سازه‌های سنگین وجود دارد.

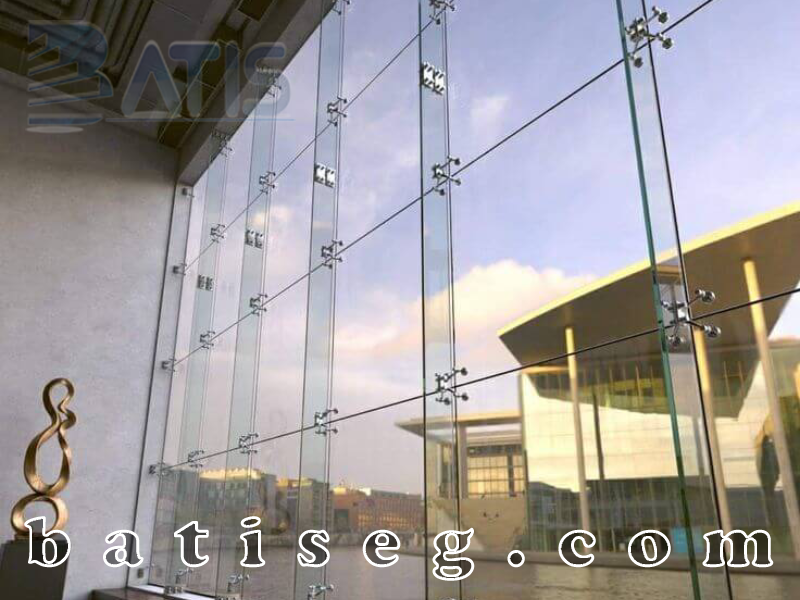

اجزای اصلی تشکیل‌دهنده نمای شیشهای اسپایدر
موفقیت در اجرای نما شیشه ای اسپایدر به کیفیت و هماهنگی اجزا زیر بستگی دارد:
- شیشه سکوریت یا لمینیت: مقاوم در برابر ضربه و تغییرات دما، با امکان استفاده به صورت دوجداره یا سه‌جداره.
- اسپایدر فیتینگ (Spider Fitting): قطعه استیل دو، سه یا چهار شاخه که شیشه‌ها را در نقاط مختلف نگه می‌دارد و بار را منتقل می‌کند.
- براکت یا آرمر پایه: رابط میان اسپایدر و سازه‌ی پشتیبان.
- روتول (Rotule): پیچ و اتصالات ویژه همراه با واشر سیلیکونی یا نئوپرنی برای اتصال شیشه به اسپایدر و جلوگیری از تمرکز تنش.
- سازه‌ی پشتیبان: متشکل از پروفیل‌های فولادی، تیغه‌های شیشهای یا کابل‌های کششی برای تحمل بار.
- واشرها و گسکت‌ها: برای آب‌بندی، جلوگیری از نفوذ رطوبت و کاهش انتقال تنش فلز به شیشه.

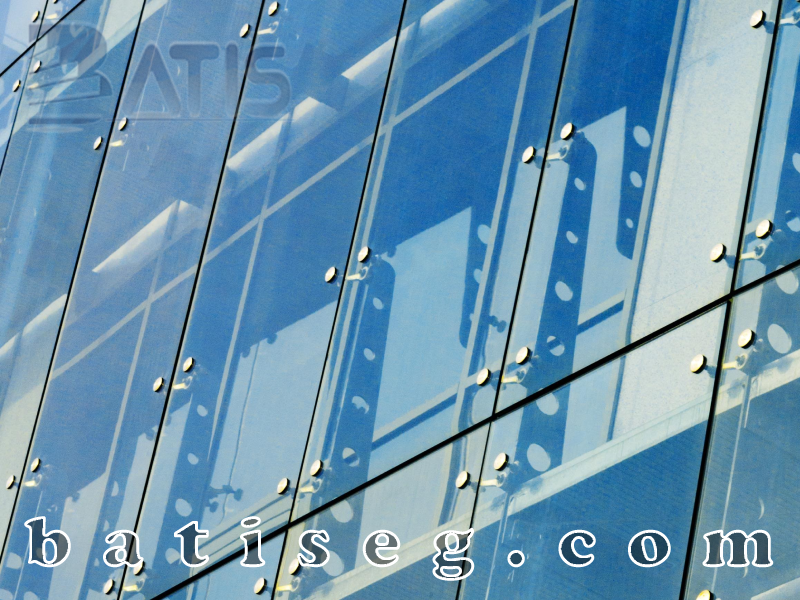

انواع سیستم‌های سازه پشتیبان در نمای اسپایدر
| نوع سازه پشتیبان | ویژگی‌ها و مزایا | کاربرد |
|---|---|---|
| سازه لوله‌ای یا خرپایی | استفاده از پروفیل‌های فولادی یا لوله‌های استیل؛ سرعت اجرای بالا، سهولت در طراحی و قیمت مقرون‌به‌صرفه. | پرکاربردترین سیستم در پروژه‌های یک یا دو طبقه به دلیل دسترسی آسان به مصالح و هزینه مناسب. |
| سازه کابلی (کششی) | استفاده از کابل‌های فولادی تحت کشش؛ ایجاد نمایی بسیار شفاف و مینیمال، نیازمند طراحی پیچیده و زیرسازی قوی. | ساختمان‌های مدرن، لابی‌های بزرگ و پروژه‌هایی که شفافیت حداکثری در اولویت است. |
| سازه فین گلس (Fin Glass) | استفاده از تیغه‌های شیشهای (لمینت یا سکوریت) به عنوان سازه باربر؛ نمایی کاملاً یکدست و شفاف، ظرافت بسیار بالا. | پروژه‌های لوکس، موزه‌ها، گالری‌ها و مکان‌هایی که دید بدون مانع اهمیت دارد. |
| سازه اسپیس فریم (Space Frame) | تشکیل شده از اعضای خرپایی متصل به گوی‌های فلزی؛ مناسب برای پوشش سقف‌های شیشهای و نماهای قوسی و کروی. | سقف مراکز خرید، استادیوم‌ها، نمایشگاه‌ها و سازه‌های با معماری خاص. |
نمای اسپایدر لوله‌ای یا خرپایی
در نمای اسپایدر لوله‌ای یا خرپایی، ابتدا برای تحمل انواع بارهای وارده (وزن شیشه‌ها، فشار باد و بارهای جانبی) یک سازه فلزی مقاوم طراحی و اجرا میشود. این سازه ممکن است خرپایی، لوله‌ای یا ترکیبی از هر دو باشد و مصالح اصلی آن معمولاً قوطی‌های فولادی یا پروفیل‌های لوله‌ای استیل هستند که بر اساس محاسبات مهندسی انتخاب می‌گردند.پس از اجرای فونداسیون نما اسپایدر و نصب صفحه ستون‌ها در محل مناسب، سازه فلزی روی آن‌ها نصب و مهار میشود تا آماده اجرای سیستم اتصال شیشه اسپایدر گردد. این روش امکان اجرای دقیق و سریع را فراهم می‌آورد.
از مزایای اجرای نمای اسپایدر میتوان به سرعت اجرای بالا، سهولت در طراحی و محاسبات، عدم وجود محدودیت‌های معماری، قیمت مقرون‌به‌صرفه و دسترسی آسان به مصالح فلزی مورد نیاز اشاره کرد. همین ویژگی‌ها باعث شده این سیستم یکی از پرطرفدارترین و پراستفاده‌ترین انواع نمای شیشه اسپایدر در پروژه‌های تجاری، اداری و مسکونی باشد.

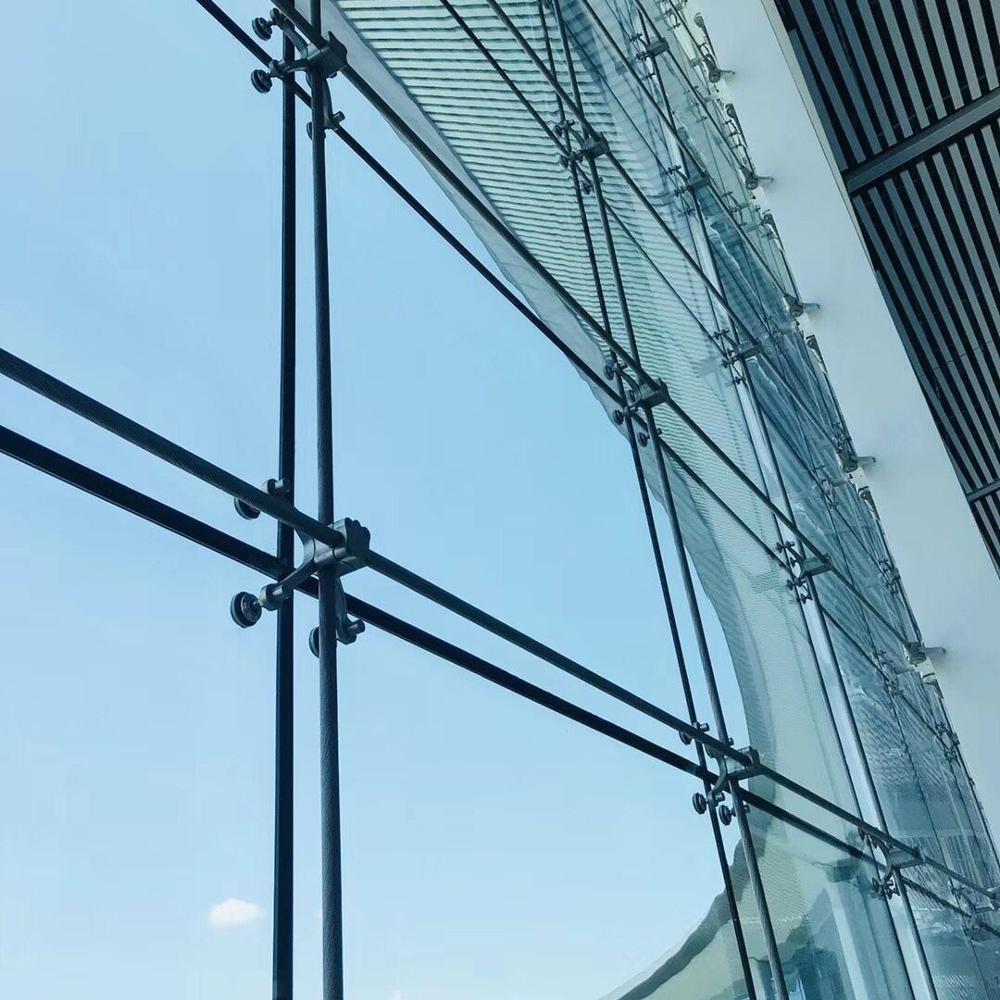

نمای اسپایدر کابلی یا کششی
در نمای اسپایدر کابلی یا کششی، انتقال بارهای وارد بر شیشه‌ها توسط کابل‌های فولادی تحت کشش انجام میشود. این سیستم به دلیل ساختار ظریف و مینیمال خود، امکان ایجاد نمای شیشهای بسیار شفاف و بدون مانع دید را فراهم می‌آورد، اما طراحی آن به‌شدت پیچیده بوده و نیازمند زیرسازی قوی و محاسبات دقیق مهندسی است.
در فرآیند طراحی، باید اثرات مهمی مانند خیز درازمدت کابل‌ها، تغییر طول ناشی از تنش‌های حرارتی و بارهای جانبی باد یا زلزله به‌دقت بررسی شود. همین حساسیت بالا در طراحی و اجرا باعث میشود اجرای این سیستم محدود به پروژه‌هایی شود که دقت و کیفیت اجرا در بالاترین سطح اهمیت دارد؛ مانند ساختمان‌های مدرن، لابی‌های بزرگ، فرودگاه‌ها و فضاهای تجاری لوکس.
نمای اسپایدر فین گلس (Fin Glass)
در این سیستم، بار توسط تیغه‌های شیشهای عمودی منتقل میشود و پنجه‌های اسپایدر روی آن نصب می‌گردند. نتیجه کار نمایی یکدست، بسیار شفاف و ظریف بدون استفاده از مصالح اضافی است. هرچند محدودیت‌های طراحی و اجرا و هزینه بالای یراقآلات آن، مشابه سیستم کششی، بیشتر از سایر روش‌هاست.
نمای اسپایدر اسپیس فریم (Space Frame)
این سیستم مناسب نماهای قوسی و کروی و سقف‌های شیشهای است. سازه باربر از اعضای خرپایی تشکیل شده و در نقاط اتصال با گوی‌های فلزی سوراخ‌دار به هم وصل میشود، که باعث ایجاد استحکام و پایداری بالا می‌گردد.
نصب درب و پنجره آلومینیومی
را به تیم ما بسپارید!
تنها در چند روز، محصولی با کیفیت و نصب بی‌نقص دریافت کنید.
طراحی سفارشی، پروفیل‌های استاندارد و تیم اجرایی باتجربه، همه برای رضایت کامل شما.
همین حالا شماره‌گیری کنید و پروژه‌تان را شروع کنید
مزایا و معایب و کاربرد نمای اسپایدر
| کاربرد نمای اسپایدر | مزایای نمای اسپایدر | معایب نمای اسپایدر |
|---|---|---|
|
مراکز خرید، مجتمع‌های تجاری و فروشگاهی ساختمان‌های اداری و سازمانی هتل‌های لوکس و رستوران‌های مجلل ساختمان‌های بلندمرتبه و پروژه‌های مدرن مسکونی نمایشگاه‌های هنری و موزه‌ها فرودگاه‌ها و پایانه‌های مسافربری |
وزن سبک و نصب آسان انعطافپذیری بالا برای اجرای انواع اشکال هندسی سرعت اجرای بالا که زمان پروژه را کاهش می‌دهد ایمنی و مقاومت مناسب افزایش نور طبیعی و شعاع دید، ایجاد محیط داخلی روشن و دلپذیر عایق حرارتی و صوتی مناسب نگهداری و نظافت آسان افزایش ارزش مالی ساختمان کیفیت بالا با قیمت مقرون‌به‌صرفه |
نیاز به محاسبات دقیق سازه‌ای و نظارت مهندسی از طراحی تا اجرا اجرای بازشوهای دشوار و دیتیل‌های مربوطه پیچیده نیاز به کنترل دورهای برای آب‌بندی سازه تمیزکاری دشوار برخی از انواع نمای اسپایدر استفاده از شیشههای سکوریت و نشکن که هزینه‌های پروژه را افزایش می‌دهد |
پاسخگوی سوالات شما هستیم
آدرس تهران : تهران ،خیابان کریم خان زند،نرسیده به میدان ولیعصر ، کوچه ملائی پلاک 7، واحد 8
آدرس اصفهان: اصفهان ، خیابان گلستان ، خیابان هسا ، میدان حج ، فدک مال ،طبقه سوم ، واحد 318
خدمات مهندسی طراحی و اجرای نمای شیشه ای توسط شرکت اسکان گستر باتیس
شرکت اسکان گستر باتیس با بهره‌گیری از تجربه و تخصص گسترده خود در طراحی و اجرای نمای اسپایدر، مجموعه‌ای جامع از خدمات مهندسی را برای پروژه‌های ساختمانی متنوع ارائه می‌دهد. این خدمات شامل مشاوره تخصصی، طراحی دقیق، نظارت فنی و اجرای کامل تمامی مراحل مرتبط با نمای شیشهای اسپایدر است. هدف ما ایجاد نماهایی است که علاوه بر زیبایی ظاهری و جذابیت بصری، از عملکرد فنی، مقاومت سازه‌ای و دوام طولانی‌مدت برخوردار باشند.
در ادامه، به تفصیل به بررسی خدمات مهندسی شرکت اسکان گستر باتیس در زمینه طراحی و اجرای نمای اسپایدر شامل انواع سیستم‌ها (لوله‌ای/خرپایی، کابلی، فین گلس و اسپیس فریم) و راه‌حل‌های نوآورانه متناسب با نیاز هر پروژه پرداخته شده است.
1. انتخاب روش اجرا
با توجه به طراحی نما، یکی از چهار روش اجرای نمای اسپایدر انتخاب میشود.
2. زیرسازی سازه باربر
زیرسازی سازه باربر و تکیه‌گاه‌های آن مطابق با روش انتخاب شده انجام می‌گیرد.
3.ساخت و نصب سازه باربر
خودِ سازه باربر ساخته و در محل نصب میشود.
در پروژه‌های یک یا دو طبقه معمولا از لوله استیل با قطر 76 یا 102 میلی‌متر و عرض 1.5 تا 2 متر استفاده میشود
4.کنترل اتصالات و جوشکاری کانکتورها
پس از نصب سازه باربر، اتصالات و پایداری آن‌ها کنترل شده و سپس کانکتورها روی آن جوش داده می‌شوند.
5.نصب چنگک‌های اسپایدر
چنگک‌های اسپایدر به وسیله پیچ کانکتور به سازه باربر متصل می‌گردند.
6.نصب شیشه‌ها
شیشه‌ها توسط جرثقیل یا بالابر در محل خود قرار داده می‌شوند و با کمک روتل‌ها روی اسپایدرها سوار می‌شوند.
7.انتخاب نوع شیشه
در این نما میتوان از شیشههای تک‌جداره، دوجداره یا لمینت (سکوریت لمینت) ساده یا طرح‌دار استفاده کرد.
از برج‌های بلند تا مجتمع‌های لوکس، ما اجرای هندریل شیشهای را با استانداردهای جهانی انجام می‌دهیم.
تجربه پروژه‌های گسترده به ما امکان می‌دهد نتیجه‌ای بی‌نقص و ماندگار ارائه کنیم. همین حالا با کارشناسان ما صحبت کنید.
سوالات متداول درباره نمای شیشهای اسپایدر
۱. قیمت هر متر مربع نمای اسپایدر چقدر است؟
قیمت نهایی به عواملی مانند نوع شیشه (سکوریت یا لمینت)، کیفیت یراقآلات، نوع سازه پشتیبان و پیچیدگی طرح بستگی دارد. برای دریافت قیمت دقیق، با کارشناسان ما در اسکان گستر باتیس تماس بگیرید.
۲. آیا نمای اسپایدر در برابر زلزله مقاوم است؟
بله. به دلیل انعطافپذیری اتصالات و نصب سازه بر روی ستونهای غیر اصلی، این نما مقاومت بسیار خوبی در برابر حرکات ساختمان و زلزله از خود نشان می‌دهد.
۳. چه نوع شیشهای در این نما استفاده میشود؟
معمولاً از شیشههای مقاوم مانند سکوریت و لمینت استفاده میشود. شیشه لمینت به دلیل ایمنی بالاتر (عدم فروریختن پس از شکست) گزینه اصولیتری محسوب میشود.
۴. آیا این نما عایق حرارتی و صوتی مناسبی است؟
بله. این نماها می‌توانند به عنوان عایق حرارتی و صوتی عمل کرده و به کاهش مصرف انرژی کمک کنند. برای بهبود عملکرد میتوان از شیشههای دوجداره نیز استفاده کرد.
۵. نگهداری و تمیزکاری نمای اسپایدر چگونه است؟
به دلیل سطح صاف و یکپارچه، تمیزکاری آن آسان است. با این حال، برای تضمین عمر طولانی و ایمنی، بازرسیهای دورهای یراقآلات توسط تیم حرفهای توصیه میشود.
